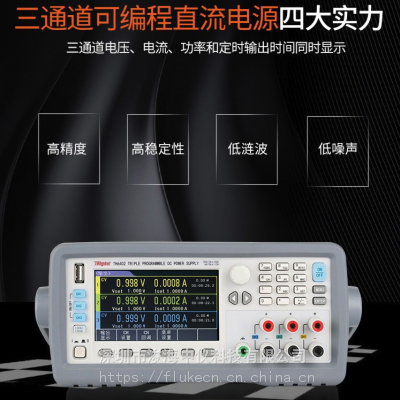

TH6413 电源均为线性、程控输出设计，因此 TH6413 电源具有纹波小、噪声低、精度高、稳定性强的***性能。

• TH6400系列多路输出可编程直流电源涵盖了5个型号（单个通道功率范围5W-180W），其中TH6402B为4通道输出，其余型号为3通道输出。全系列电源具备通道间串、并联以及同步输出功能，并且所有通道的输出参数同屏显示，使用起来更加方便、直观。

  TH6400系列电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的***性能。全系列采用4.3寸TFT LED显示屏，不同通道分屏显示，并以高对比度的颜色加以区分。UI设计方面仪器采用菜单化操作，软键、旋钮控制及输入参数，使用起来方便快捷，能很好的适应产线快速操作以及高校、实验室的应用需求。

  TH6400系列标配了RS232、USB HOST和USB DEVICE接口（注：TH6402A无RS232接口和USB DEVICE接口），可选配GPIB接口,支持SCPI和MODBUS通讯协议，可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点，使得TH6400系列电源可以方便地集成在标准机柜里面。




  功能特点

  A. 多通道输出

  TH6400为全系列多路输出的矩形电源，其电压电流精度分别达1mV和0.1mA。通道间串联、并联、同步输出自由组合。在同步模式下，改变其中一个通道的设定值，其他同步的通道也将按比例随之自动变化。







  B. 便于自动化集成

  TH6400系列电源前后面板都配备有输出端，具有1/2标准机箱尺寸，配备齐全的通讯接口，支持SCPI和MODBUS通讯协议，使其可以方便的集成于自动化系统上。







  C. 远端补偿功能

  当仪器输出电流较大、导线细长阻值较大，仪器输出端到被测件的导线上会分得较大电压，造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降，***被测件两端电压为实际设置的输出电压。TH6400系列仅后面板配有补偿端，而6200系列、6300系列与6500系列前后面板都配有补偿端。







  D. 人性化设计

  TH6400全系列配备4.3寸TFT LCD显示屏，所有通道的设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于不同通道显示区域配备了每个通道单独输出按钮，右上角的总输出按钮用于所有通道同时输出或关闭。数字编码旋钮、数字键盘可快速准确地输入设置参数，避免了电位器调节带来的效率低下和不***问题。







  E. 数据记录功能

  TH6400还可以记录输出电压、输出电流和时间数据，数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中，便于后期数据分析。TH6402B暂不支持数据记录功能。

• 应用

• ■ 研发和设计验证通用测试

  ■ 生产线工作台常规测试、维修

  ■ 自动化设备集成测试

  ■ 太阳能光伏模拟测试

  ■ 新动力汽车模拟测试

  ■ 教学实验室




• 技术参数

• 型号

  TH6402A

  TH6402B

  TH6402

  TH6412

  TH6413

  额定输出(0℃-40℃)

  通道/范围

  CH1

  CH2

  CH3

  CH1

  CH2

  CH3

  CH4

  CH1

  CH2

  CH3

  CH1

  CH2

  CH3

  CH1

  CH2

  CH3

  电压

  0-30V

  0-5V

  0-30V

  0-10V

  0-5V

  0-30V

  0-6V

  0-30V

  0-6V

  0-60V

  0-6V

  电流

  0-3A

  0-3A

  0-1A

  0-3A

  0-***

  0-6A

  0-***

  0-3A

  0-***

  功率

  90W

  15W

  90W

  30W

  5W

  90W

  30W

  180W

  30W

  180W

  30W

  负载调整率

  电压

  ≤0.01%+3mV

  电流

  ≤0.1%+3mA

  ≤0.01%+3mA

  电源调整率

  电压

  ≤0.01%+3mV

  电流

  ≤0.1%+3mA

  ≤0.01%+3mA

  设定值分辨率

  电压

  10mV

  1mV

  电流

  1mA

  0.1mA

  回读分辨率

  电压

  10mV

  1mV

  电流

  1mA

  0.1mA

  设定值精度 (25℃±5℃)

  电压

  ≤0.05%+20mV

  ≤0.1%+20mV

  ≤0.03%+10mV

  电流

  ≤0.2%+5mA

  ≤0.2%+5mA

  ≤0.1%+5mA

  ≤0.1%+8mA

  ≤0.1%+5mA

  ≤0.1%+5mA

  回读值精度 (25℃±5℃)

  电压

  ≤0.05%+20mV

  ≤0.1%+20mV

  ≤0.03%+10mV

  电流

  ≤0.2%+5mA

  ≤0.2%+5mA

  ≤0.1%+5mA

  ≤0.1%+8mA

  ≤0.1%+5mA

  ≤0.1%+5mA

  纹波和噪声(20Hz-20MHz)

  电压(Vp-p)

  ≤3mVp-p

  ≤3mVp-p

  ≤3mVp-p

  ≤4mVp-p

  ≤4mVp-p

  ≤4mVp-p

  电压（rms）

  ≤1mVrms

  ≤1mVrms

  ≤1mVrms

  ≤1mVrms

  ≤1mVrms

  电流

  ≤3mArms

  ≤3mArms

  ≤3mArms

  ≤5mArms

  ≤5mArms

  ≤4mArms

  ≤5mArms

  串联同步误差

  ≤0.02%+5mA

  ≤0.2%+10mA

  ≤0.05%+10mA

  并联设定值精度

  电压

  ≤0.02%+5mV

  ≤0.02%+10mV

  ≤0.02%+5mV

  ≤0.02%+5mV

  ≤0.02% + 10mV

  电流

  ≤0.1%+20mA

  ≤0.2%+20mA

  ≤0.1%+20mA

  ≤0.1%+30mA

  ≤0.1%+30mA
